Module MT8870 DTMF telephone

29.000₫

Còn hàng

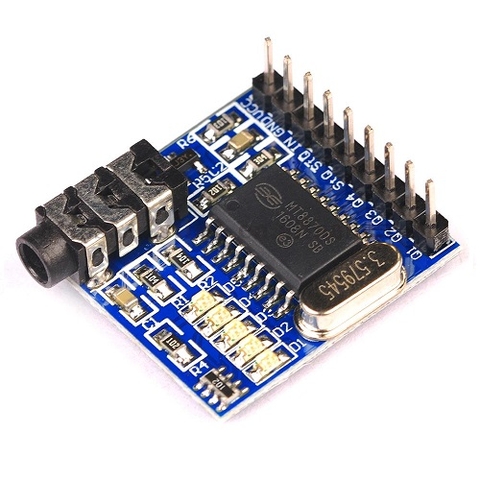

Module MT8870 DTMF telephone là module giải mã giọng nói qua điện thoại, module có kích thước nhỏ 26,5×24,5mm. Trên module có bóng led hiển thị trạng thái đầu ra của các chân ic, các chân ra cơ bản của ic MT8870 được nối qua jump để dễ dàng kết nối.

Module MT8870 DTMF telephone thường được ứng dụng: Điều khiển từ xa, thiết bị thu trong hệ thống viễn thông British Telecom (BT) hoặc CEPT Spec, hệ thống nhắn tin vô tuyến, hệ thống thẻ tín dụng, máy trả lời điện thoại tự động.

NGUYÊN LÝ HOẠT ĐỘNG MODULE GIẢI MÃ MT8870

  • - DTMF là Dual Tone Multi-Frecenry: là một phương pháp để hưỡng dẫn một hệ thống chuyển mạch của số điện thoại được gọi đi hoặc ra lệnh cho hệ thống chuyển mạch hoặc thiết bị điện thoại có liên quan bằng cách truyền đi tín hiệu. DTMF được tích hợp trên hầu hết điện thoại trong hệ thốn viễn thông .
  • - Hệ thống DTMF sử dụng 8 tín hiệu tần số khác nhau được truyền đi theo cặp tần số đại diện cho 16 con số,biểu tượng và chữ cái có sẵn trên một bàn phím điện thoại thông dụng.
  • - MT8870 là một thiết bị thu tín hiệu DTMF có tích hợp sẵn bộ lọc tín hiệu DTMF và giải mã chuyển đổi 16 mã DTMF thành một số 4bit dạng số ở đầu ra
  • - MT8870 có thể ứng dụng để thu tín hiệu DTMF thông qua tín hiệu Audio lấy từ điện thoại có tích hợp tính năng DTMF

MT8870 có một hàng jum giao tiếp:

  • +Q1->Q4 : Đầu ra dữ liệu 4 bit.
  • +STQ : Đầu ra báo hiệu có thông tin DTMF được gửi.
  •    – STQ=1 : Khi có thông tin được gửi đến.
  •    – STQ=0 : Khi không có thông tin.
  • +/STQ : Đầu ra đảo của STQ.
  • +IN : Đầu vào audio
  • +GND
  • +VCC

Đặc tính nổi bật:

  • +Thiết bị thu tín hiệu DTMF.
  • +Tiêu thụ điện năng thấp.
  • +Điện áp sử dụng : 5V

Ứng dụng:

  • +Điều khiển từ xa.
  • +Thiết bị thu trong hệ thống viễn thông British Telecom (BT) hoặc CEPT Spec.
  • +Hệ thống nhắn tin vô tuyến.
  • +Hệ thống thẻ tín dụng.
  • +Máy trả lời điện thoại tự động.
