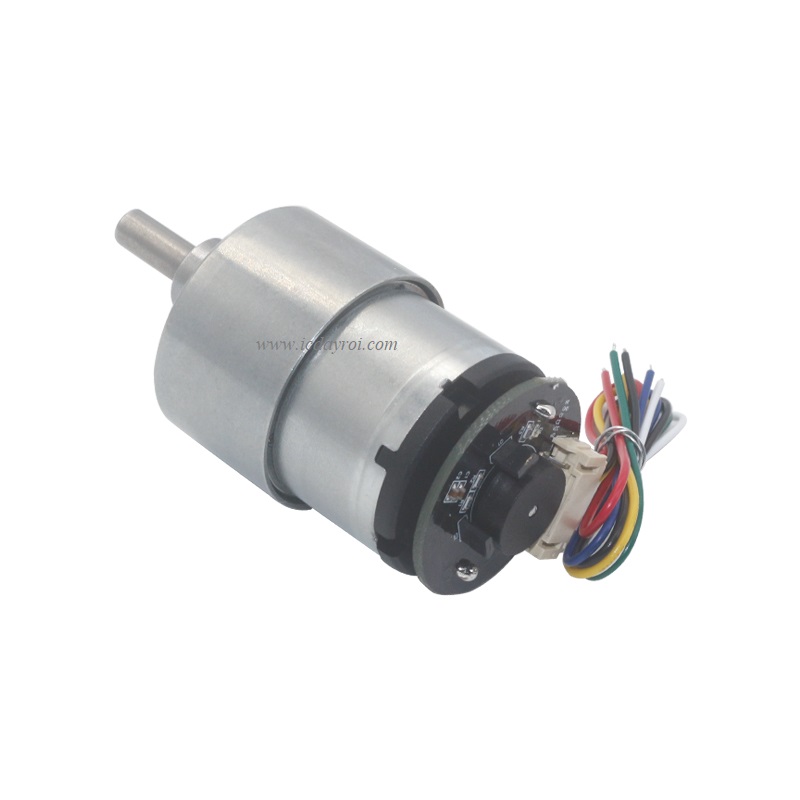

Động cơ hộp số JGB37-520 12V333RPM có encoder

250.000₫

Còn hàng

Động cơ hộp số JGB37-520 12V333RPM có encoder là loại động cơ có hộp số và Encoder, thường được dùng trong các hệ cơ khí cần độ chính xác cao và các mô hình như xe dò line, xe chạy mê cung, xe 2 bánh tự cân bằng,...
THÔNG SỐ KĨ THUẬT:

  • - Tỉ số truyền 30:1 (động cơ quay 30 vòng trục chính hộp giảm tốc quay 1 vòng).
  • - Dòng không tải: 120mA
  • - Dòng chịu đựng tối đa khi có tải: 1A
  • - Tốc độ không tải: 333RPM (333 vòng 1 phút)
  • - Tốc độ chịu đựng tối đa khi có tải: 250RPM (250 vòng 1 phút)
  • - Lực kéo Moment định mức: 3.5KG.CM
  • - Lực léo Moment tối đa: 5KG.CM

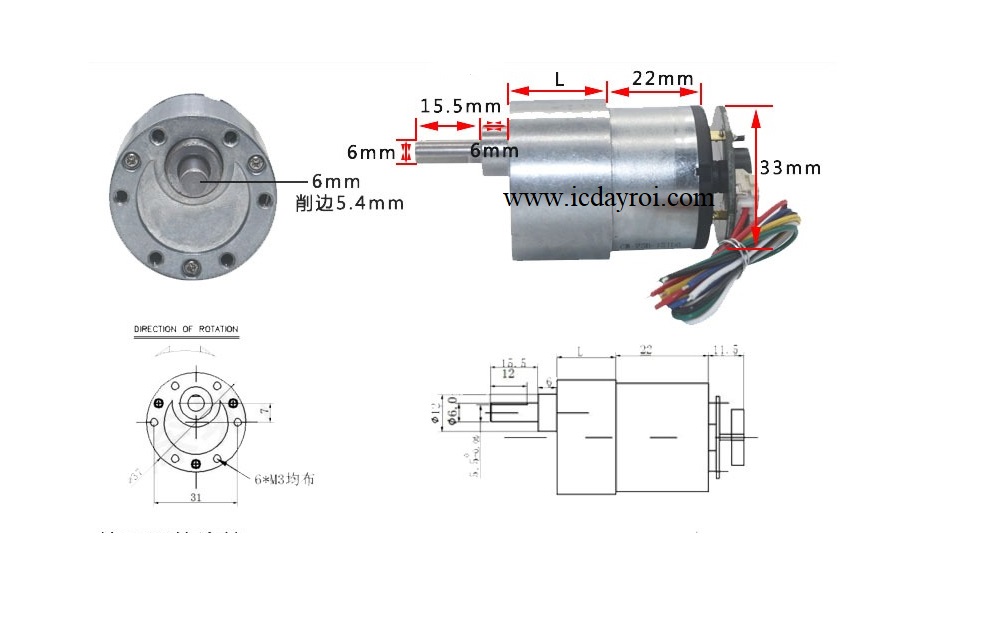

  • - Chiều dài hộp số L: 22mm
  • - Số xung Encoder mỗi kênh trên 1 vòng quay trục chính: 11 x 30 = 330 xung.

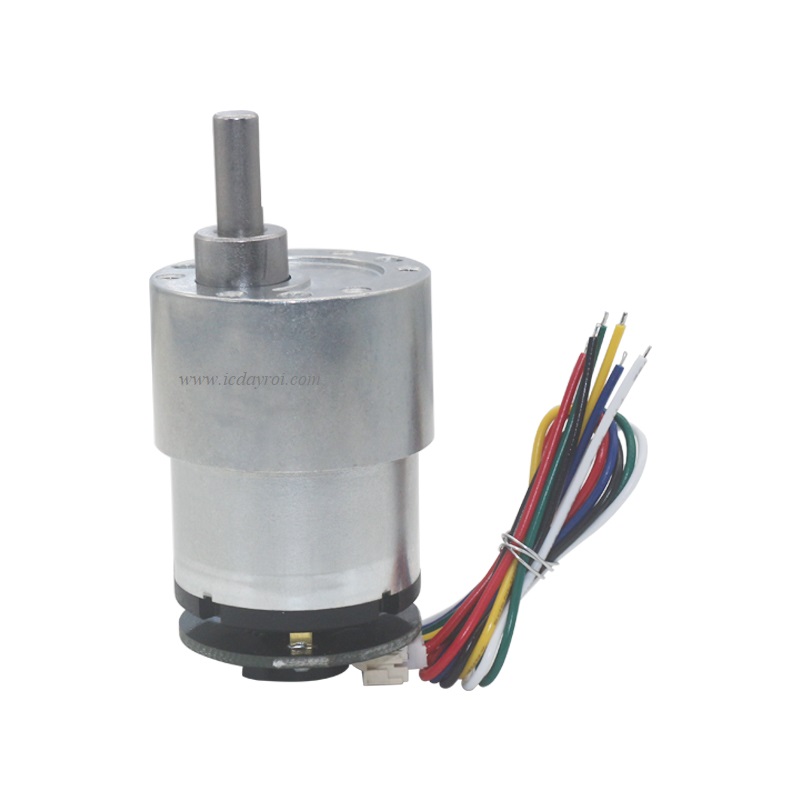

Sơ đồ chân của động cơ:

  • M1 - Đỏ: Dây cấp nguồn cho động cơ.
  • GND - Đen: Dây cấp nguồn cho Encoder, 0VDC.
  • C1/A - Vàng: Kênh trả xung A
  • C2/B - Xanh lá: Kênh trả xung B
  • VCC - Xanh dương: Dây cấp nguồn cho Encoder 3.3~5VDC
  • M2 - Trắng: Dây cấp nguồn cho động cơ
