Module RF thu phát wifi ESP8266 V12

105.000₫

Còn hàng

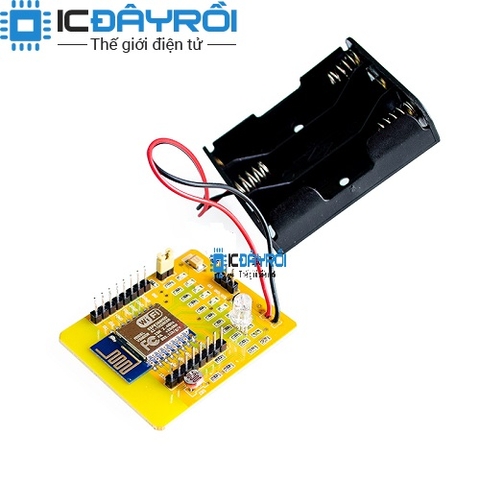

Module RF thu phát Wifi ESP8266 V12 có thiết kế hộp pin giúp bạn có thể dễ dàng cấp nguồn và thí nghiệm các ứng dụng sử dụng pin cho ESP8266.

Đặc điểm nổi bật :

  • Kèm theo 1 đế 3 pin tiểu size AA.
  • Tích hợp 1 quang trở
  • Tích hợp 1 LED RGB (3 màu)
  • Ra thêm 3 chân giao tiếp UART ( TX, RX, GND).
  • Kích thước : 4.2 x 5.1 cm

Thông số kỹ thuật :

  •     Tương thích các chuẩn wifi : 802.11 b/g/n
  •     Hỗ trợ : Wi-Fi Direct (P2P), soft-AP
  •     Tích hợp TCP/IP protocol stack
  •     Tích hợp TR switch, balun, LNA, power amplifier and matching network
  •     Tích hợp bộ nhân tần số, ổn áp, DCXO and power management units
  •     +25.dBm output power in 802.11b mode
  •     Power down leakage current of <10uA
  •     Integrated low power 32-bit CPU could be used as application processor
  •     SDIO 1.1/2.0, SPI, UART
  •     STBC, 1×1 MIMO, 2×1 MIMO
  •     A-MPDU & A-MSDU aggregation & 0.4ms guard interval
  •     Wake up and transmit packets in < 2ms
  •     Dòng tiêu thụ ở Standby Mode < 1.0mW (DTIM3)

Các chẩn giao tiếp và các thông tin khác :

  •     SDIO 2.0, SPI, UART
  •     32-pin QFN package
  •     Integrated RF switch, balun, 24dBm PA, DCXO, and PMU
  •     Integrated RISC processor, on-chip memory and external memory interfaces
  •     Integrated MAC/baseband processors
  •     Quality of Service management
  •     I2S interface for high fidelity audio applications
  •     On-chip low-dropout linear regulators for all internal supplies
  •     Proprietary spurious-free clock generation architecture
  •     Integrated WEP, TKIP, AES, and WAPI engines

Tài liệu tham khảo :

Lưu ý : khi nối dây để nạp code hay flash firmware ở 3 chân nạp, chúng ta phải nối như sau ( vì mạch đã nối chéo với ESP sẵn rồi) :

ESP8266 USB - UART
TX TX
RX RX
GND GND

Cách vào các chế độ boot của ESP8266, để flash firmware chúng ta cần vào chế độ boot UART

Lưu ý : Khi cắm Jump ( màu vàng ) thì GPIO0 = LOW

MTDO

(GPIO15)

GPIO0 GPIO2 Mode Mô tả
L L H UART Download code qua UART
L H H Flash Boot from SPI Flash
H x x SDIO Boot from SD-card
